CAISSON TUNNEL POUR VOLET ROULANT

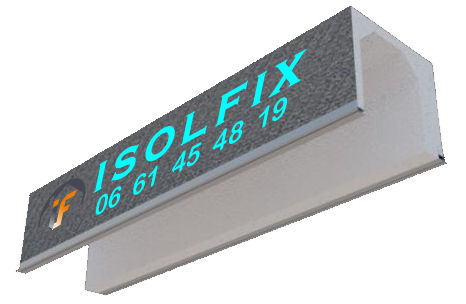

DESCRIPTION DU PRODUIT CAISSON TUNNEL


INSTRUCTION DE POSE


Principe de pose du coffre tunnel Le coffre tunnel isolfix se pose comme le reste du système constructif en isolfix Maroc. La mise en place se fait en centrant le coffre dans l’ouverture.

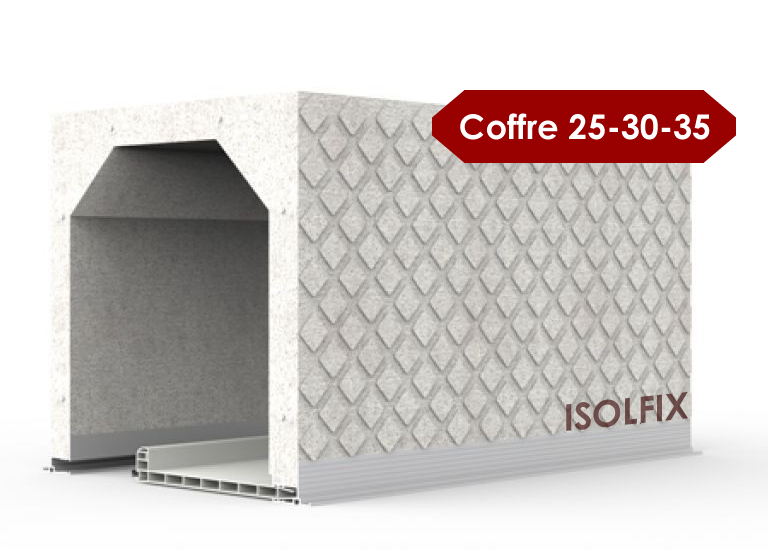

Coffre tunnel ISOLFIX épaisseur 25 cm

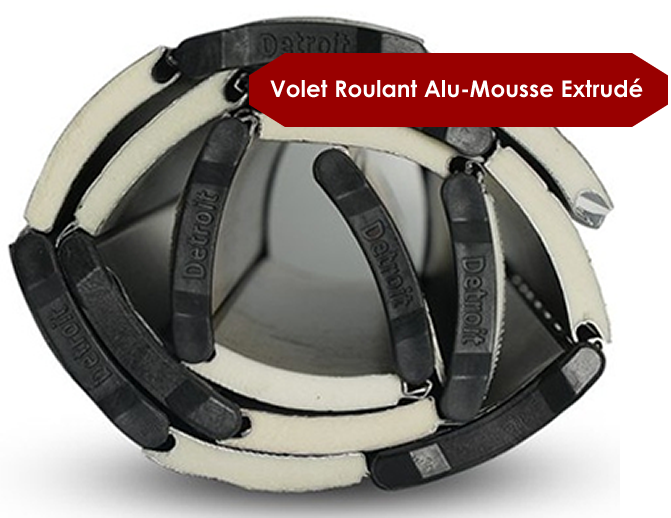

  • Type d’enroulement



Diamètre d’enroulement maxi 190 mm

Dans le cas d’une pose d’un linteau en blocs “U“ ou “U“ coquille au-dessus, le dessus du coffre sera encollé. Etayer correctement le coffre avant de couler le chaînage ou le linteau.


Coffre tunnel ISOLFIX épaisseur 30 cm

  • Type d’enroulement



Diamètre d’enroulement maxi 280 mm


Dans le cas d’une portée supérieure à 1,60 ml, il faudra ajouter des fixations tous les 80 cm; soit un clou galva de 180 mm soit une cheville avec dans les 2 cas une platine de répartition inoxydable 50x100 mm après grugeage de l’isolant rapporté


Coffre tunnel ISOLFIX épaisseur 40 cm

  • Type d’enroulement



Diamètre d’enroulement maxi 340 mm
